HTF系列消防高温排烟轴流通风机
产品列表
PRODUCTS LIST
产品规格
特点：耐高温性能优、效率高、安装方便、运行可靠（可生产单速、双速、变频无级调速、屋顶式消防排烟风机及防爆消防型特种风机）并获得消防产品许可证。
用途：高层民用建筑、烘箱、隧道、地下车库和特种工矿企业等消防高温排烟、排风。
规格：
风机直径：Φ350~1500mm，
风量：3350~93800m3/h，
风压：280~819Pa
产品概述
1、HTF(GYF)系列消防高温排烟轴流通风机由上海交通大学和上虞通风机有限公司联合研制开发，具有性能优良、耐高温性能好、效率高、占地比离心风机少，安装方便等特点。
2、HTF（GYF）系列消防高温排烟轴流通风机经国家固定灭火系统和耐火构建质量监督检验中心检测合格，其性能达到国内领先水平，经全国三十多个省市的消防部门认可。该风机畅销全国各省（市）、自治区，并出口国际市场。
3、耐高温性能优良：风机测试符合GB/T13274-91《一般用途轴流通风机技术条件》和GA211-2009《消防排烟风机耐高温试验方法》消防规范标准要求，风机采用独特设计，耐高温电机内置，配置电机冷却系统，能在300℃高温条件下连续运行100分钟以上、100℃温度条件下连续20小时/次不损坏。广泛应用于高层民用建筑、地下车库、隧道地铁等场合。
4、使用范围广：可以根据高级民用建筑的不用要求，采用变速或多速驱动形式，以达到一机两用（即平常用通排风和消防高温排烟）的目的：叶型分为轴流式排烟HTF(GYF)-I、II、D1、D2和混流式排烟HTF(GYF)-III、IV，亦可制成屋顶式、消音式。
5、效率高：本系列风机采用先进的CAD软件经多目标优化设计研制开发的新产品，经实测表明风机效率大于80%，部分大机号大于85%，并具有效率曲线平坦的特点，有利于节能。
6、安装方便，占地较离心风机少：该风机基本形式为轴流式风机或混流式风机，可直接与风管连接或壁式安装，安装形式可采用垂直式或水平式，很大程度上节省了占地面积。
产品参数及说明

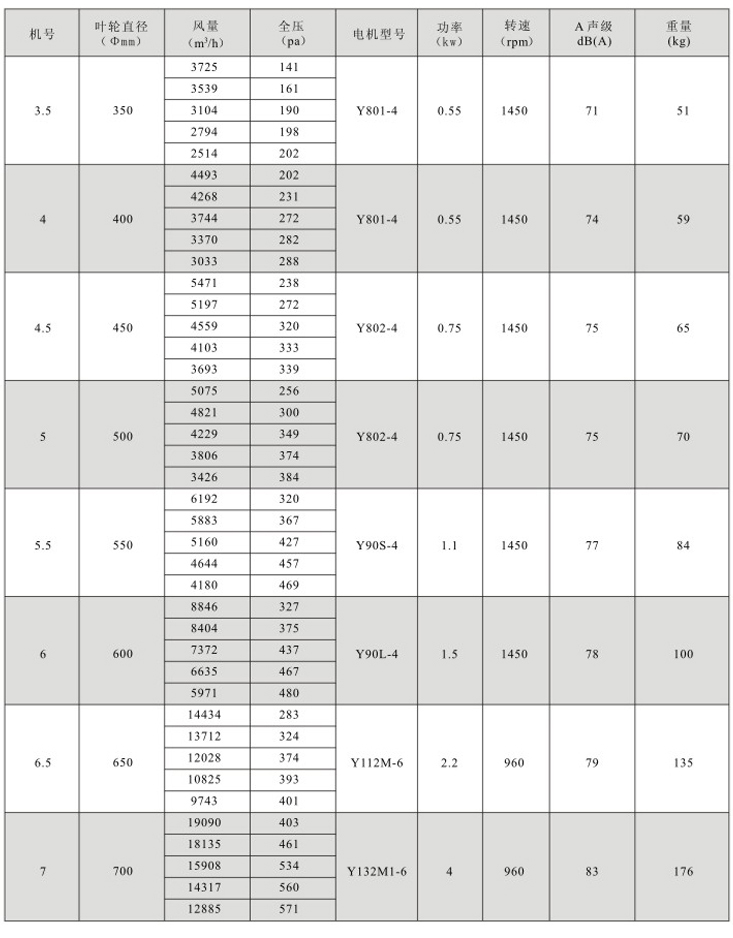

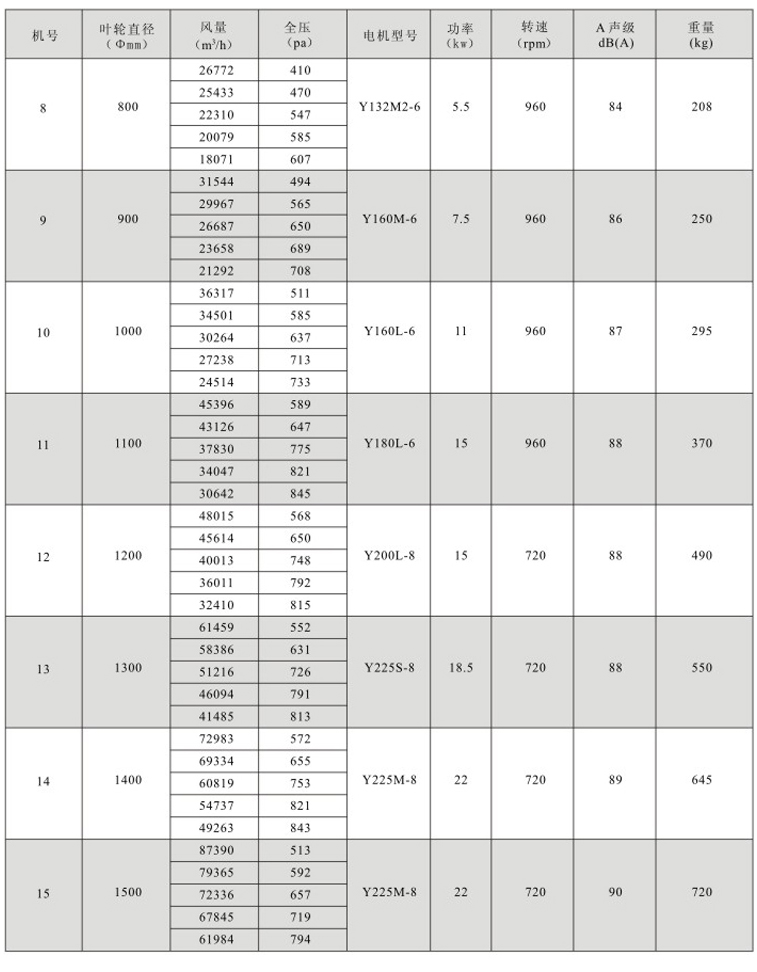

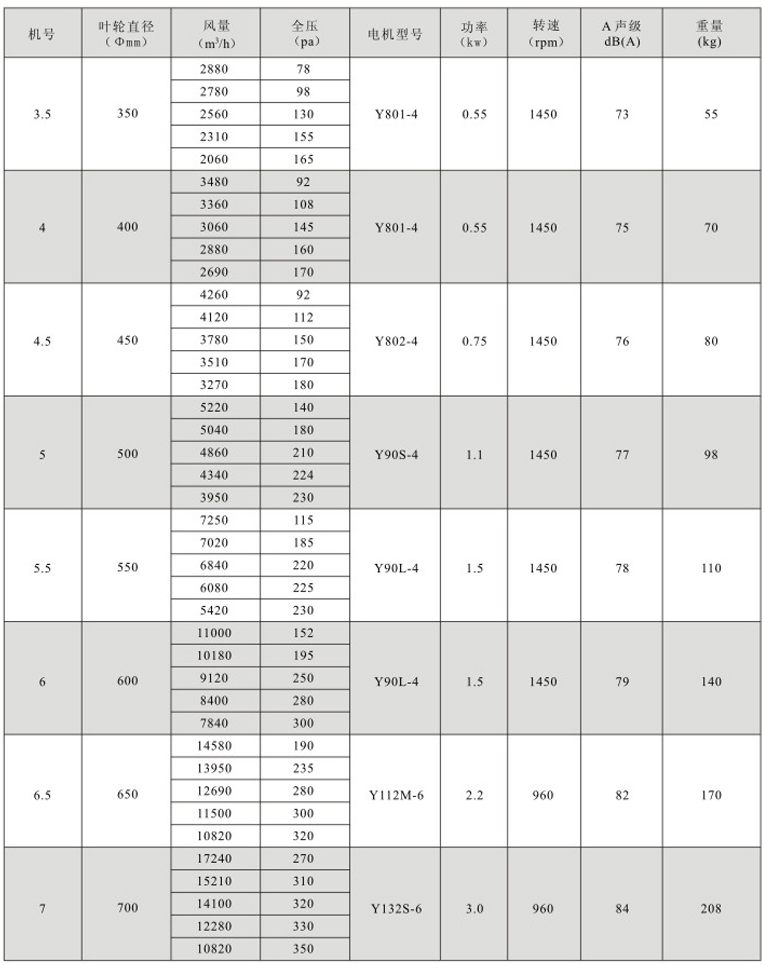

HTF（GYF）-I系列消防高温排烟轴流通风机性能参数表(1)

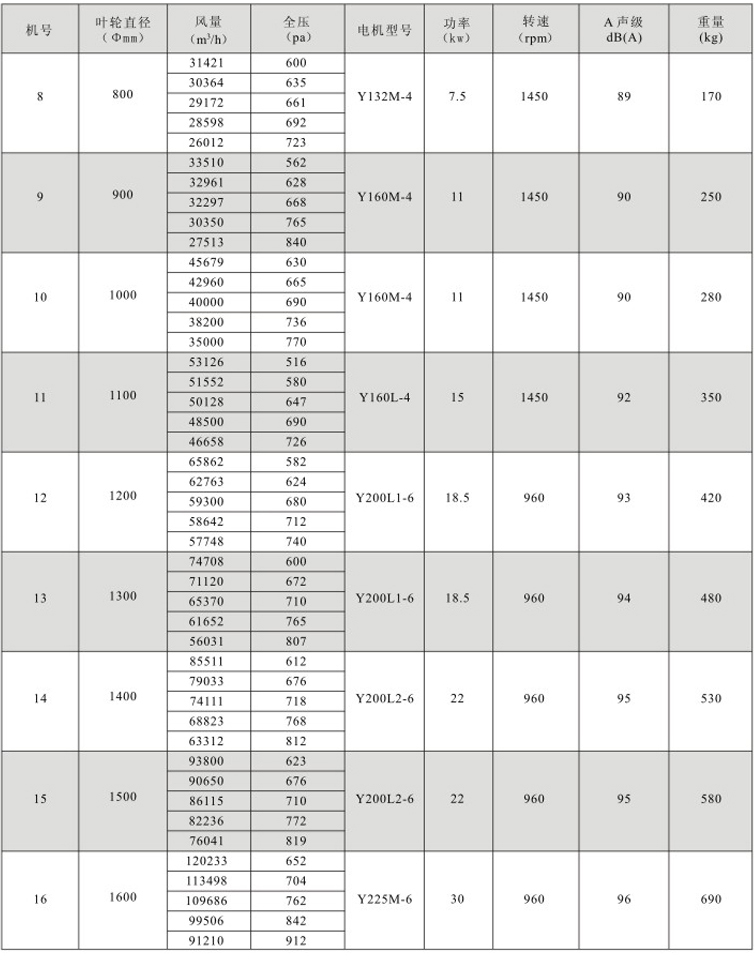

HTF（GYF）-I系列消防高温排烟轴流通风机性能参数表(2)

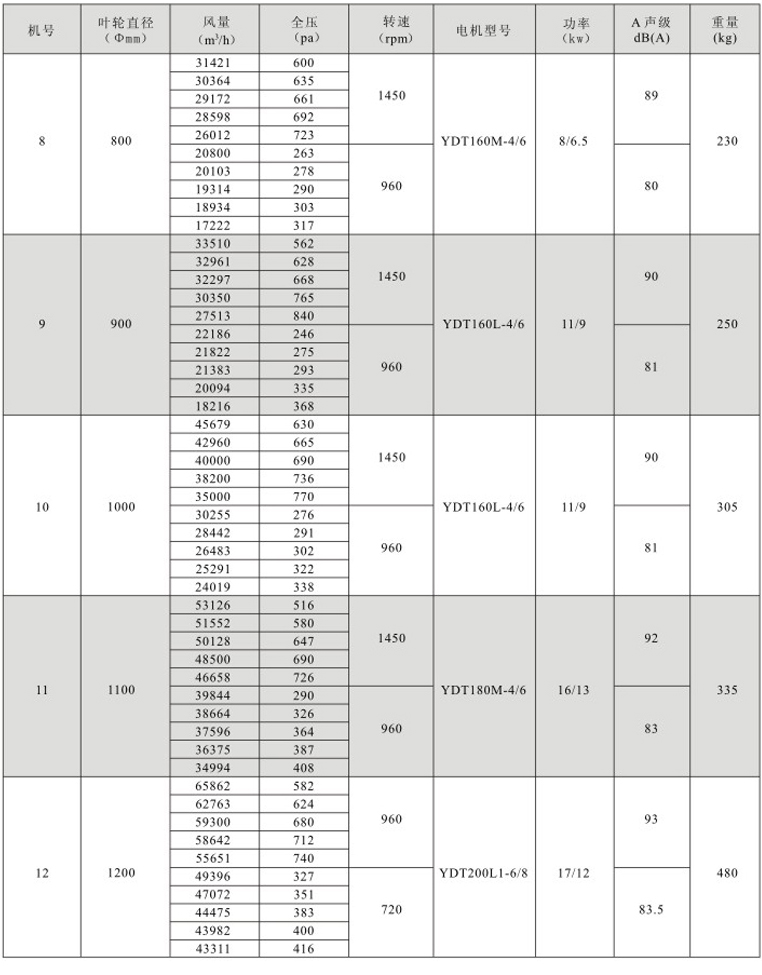

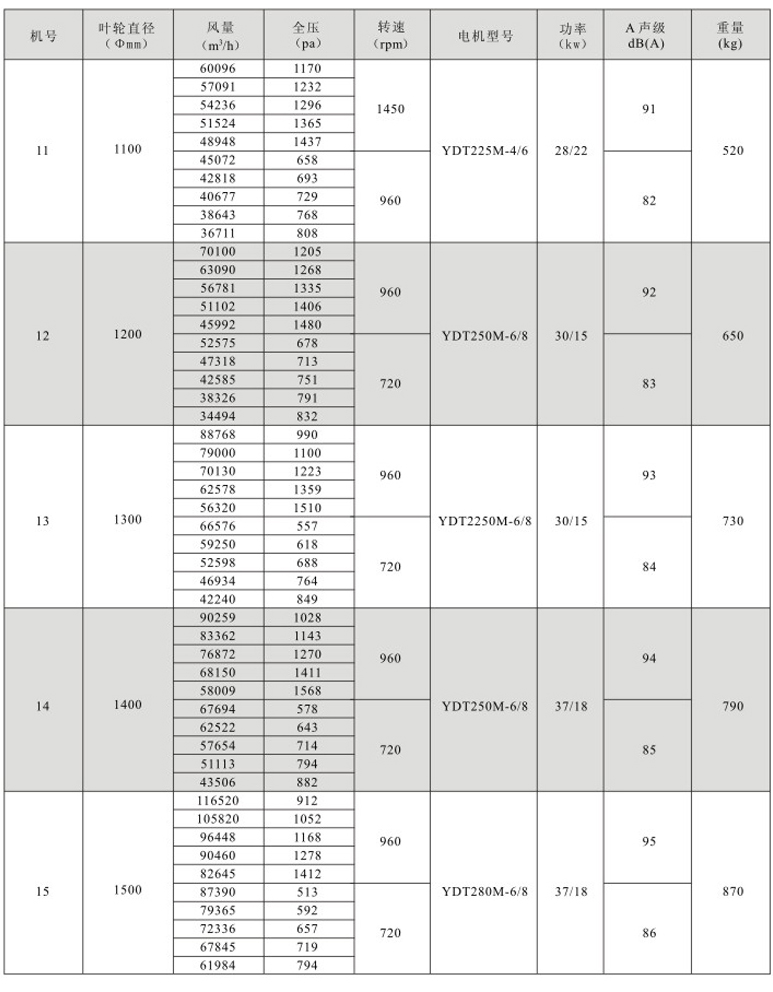

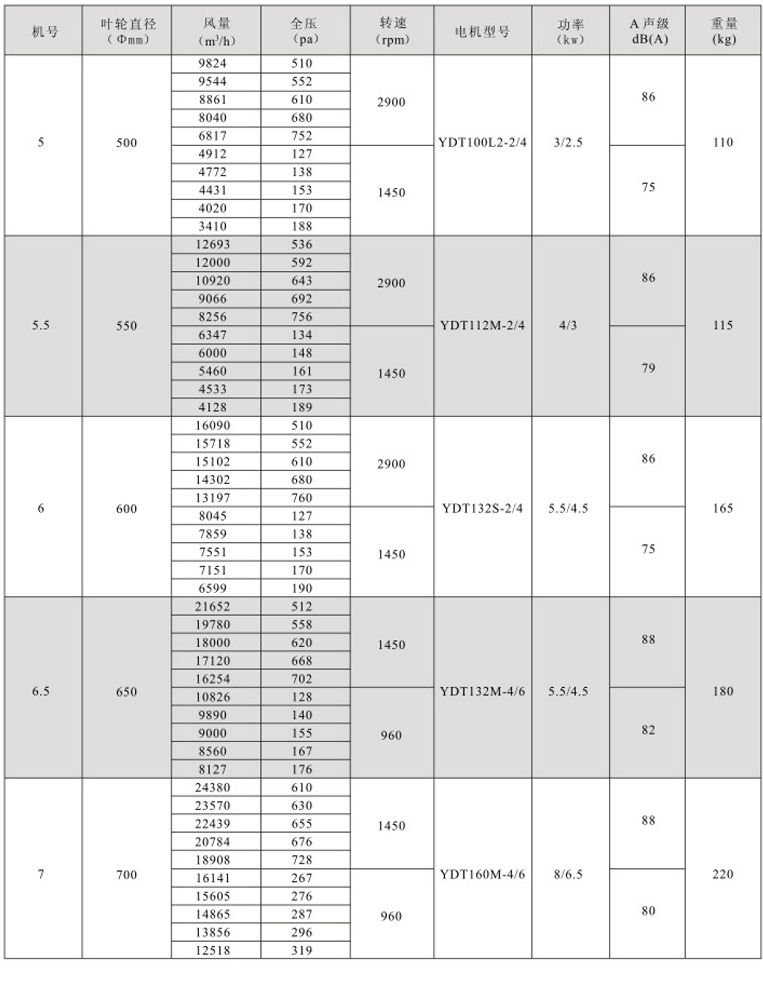

HTF（GYF）-II型双速消防高温排烟轴流通风机性能参数表(1)


HTF（GYF）-II型双速消防高温排烟轴流通风机性能参数表(2)

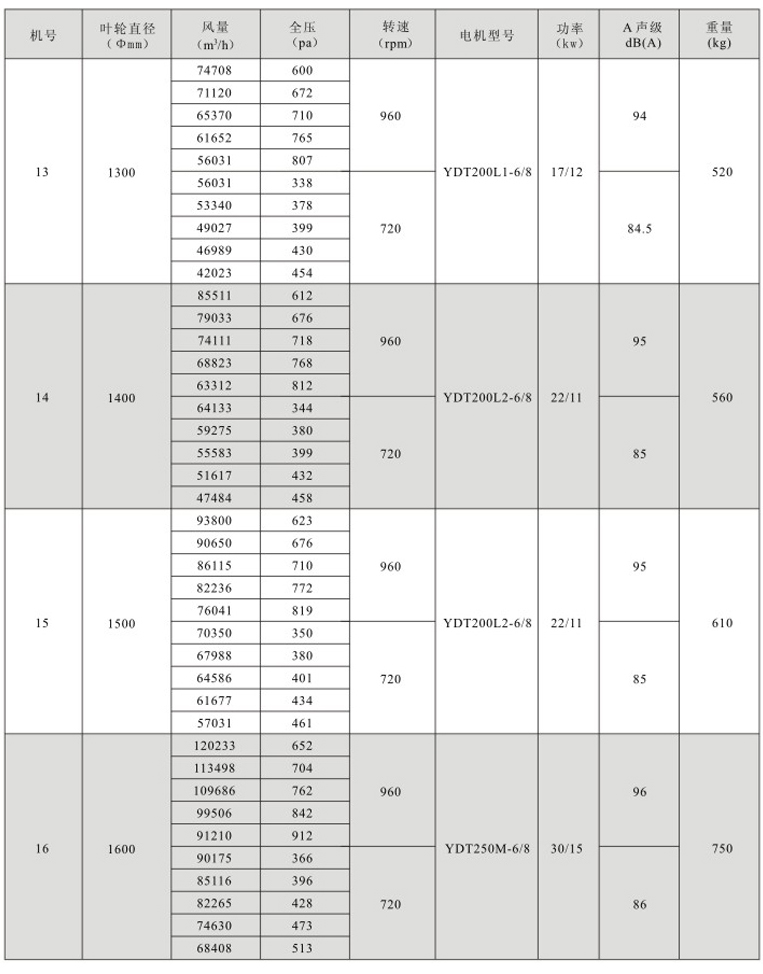

HTF（GYF）-II型双速消防高温排烟轴流通风机性能参数表(3)

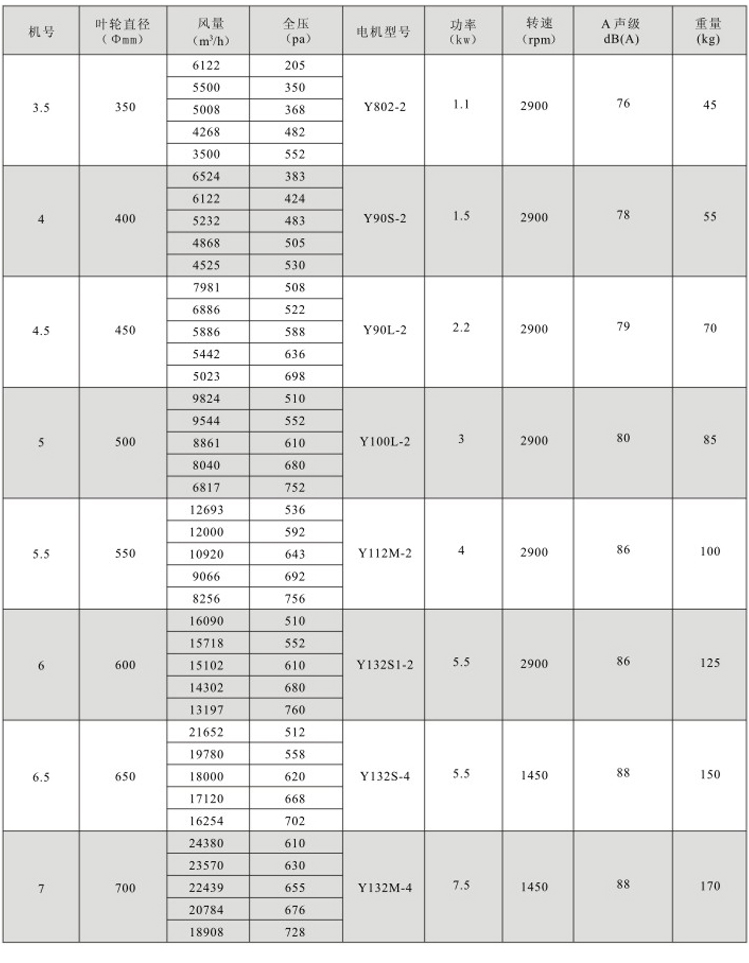

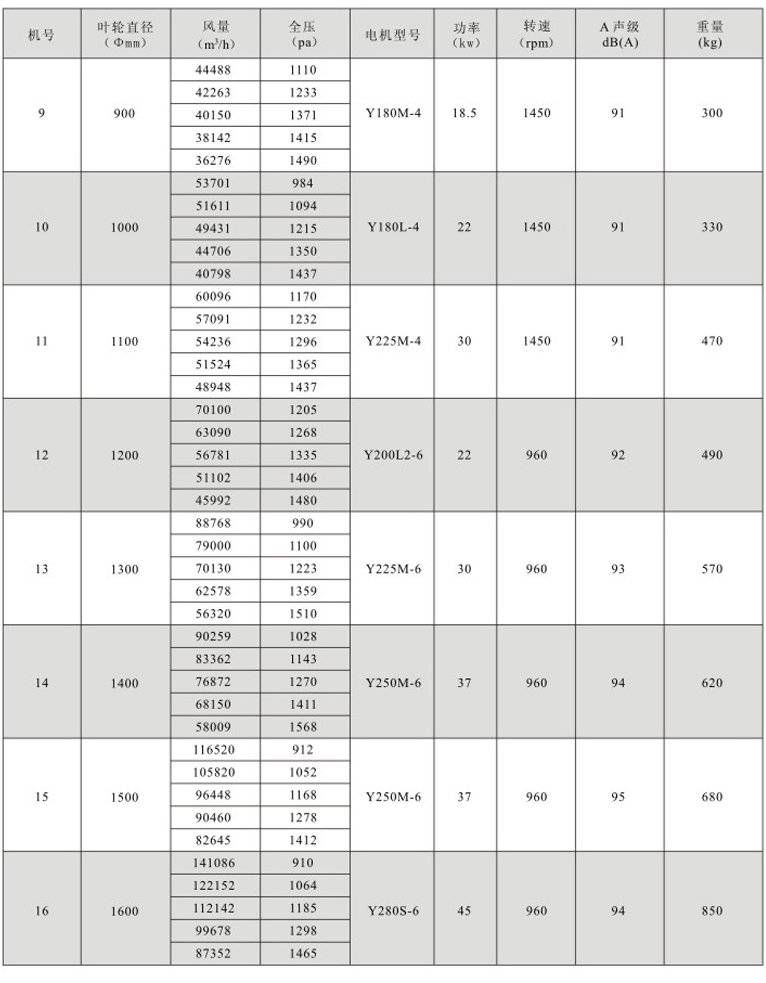

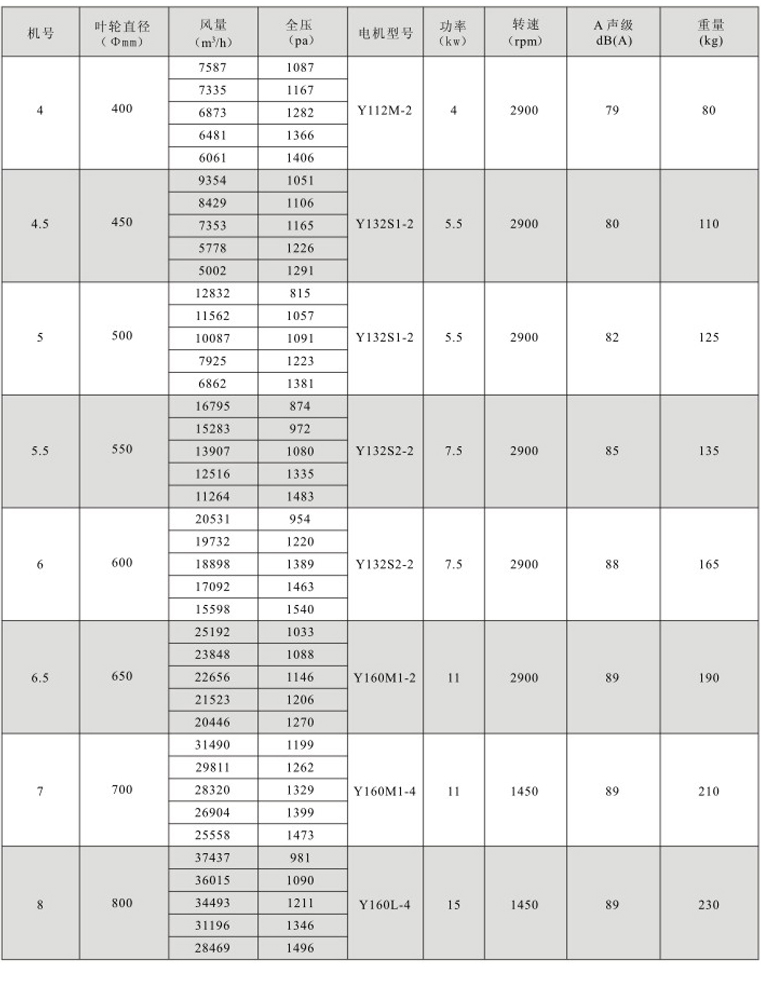

HTF（GYF）-III型混流式消防高温排烟轴流通风机性能参数表(1)


HTF（GYF）-III型混流式消防高温排烟轴流通风机性能参数表(2)


HTF（GYF）-IV混流式双速消防高温排烟轴流通风机性能参数表(1)


HTF（GYF）-IV混流式双速消防高温排烟轴流通风机性能参数表(2)

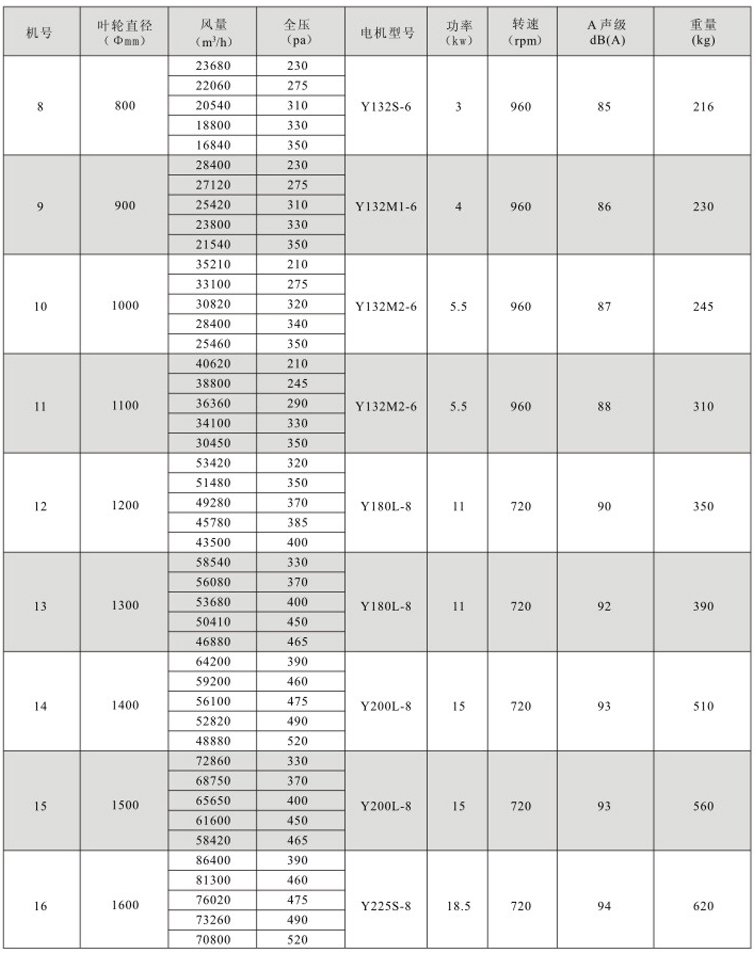

HTF（GYF）-D1型低速低压消防高温排烟轴流通风机性能参数表(1)


HTF（GYF）-D1型低速低压消防高温排烟轴流通风机性能参数表(2)


HTF（GYF）-D2型低速低压消防高温排烟混流式通风机性能参数表(1)


HTF（GYF）-D2型低速低压消防高温排烟混流式通风机性能参数表(2)

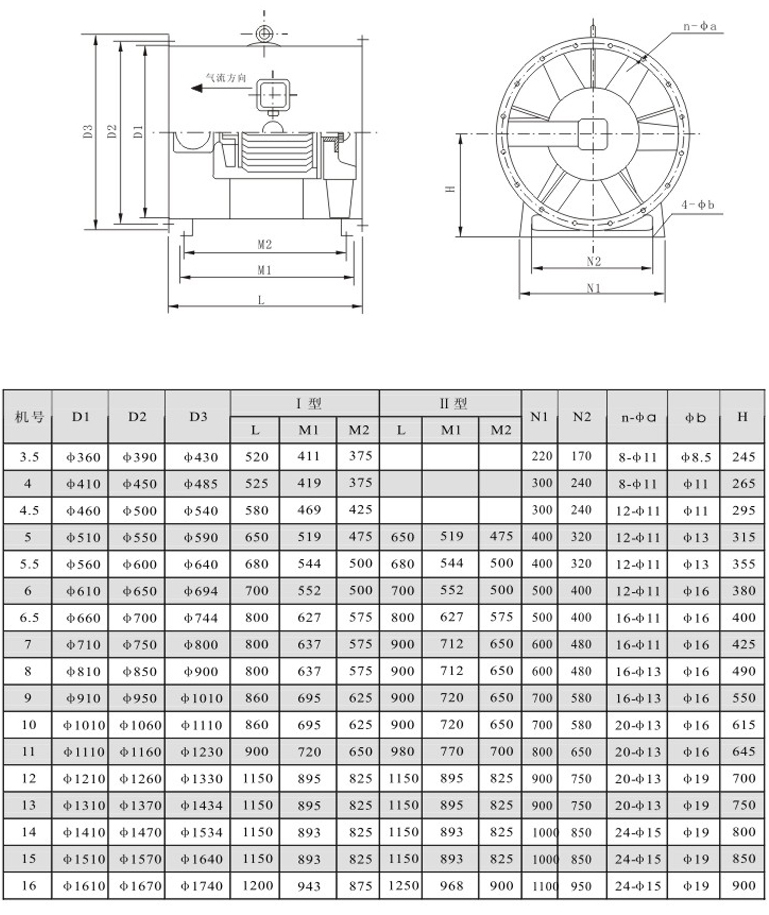

HTF（GYF）-I、II型消防高温排烟轴流通风机外形及安装尺寸

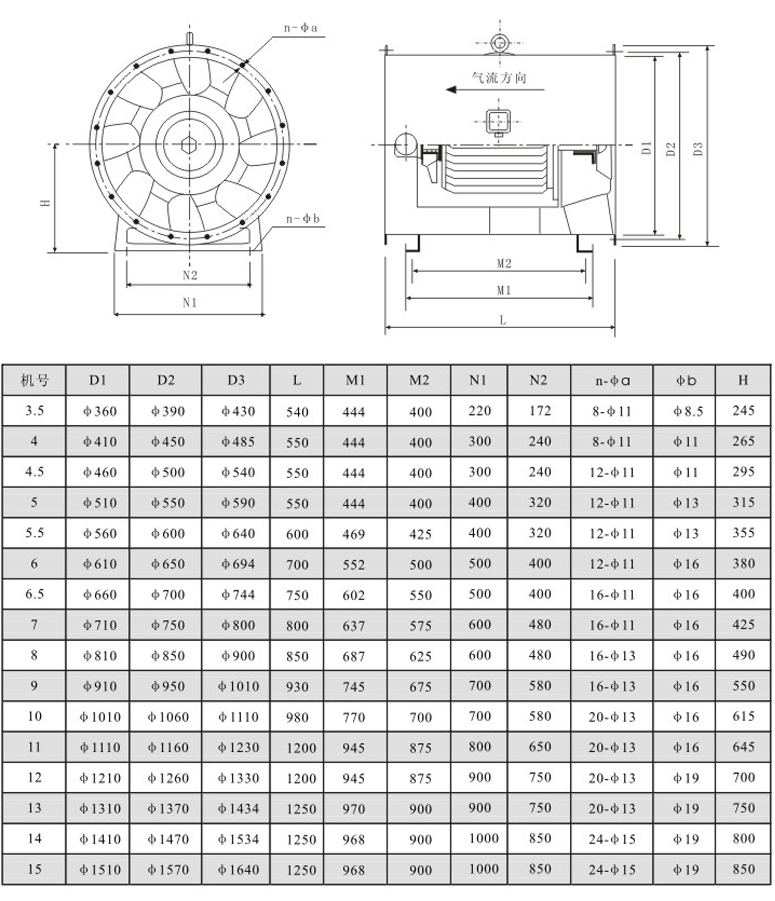

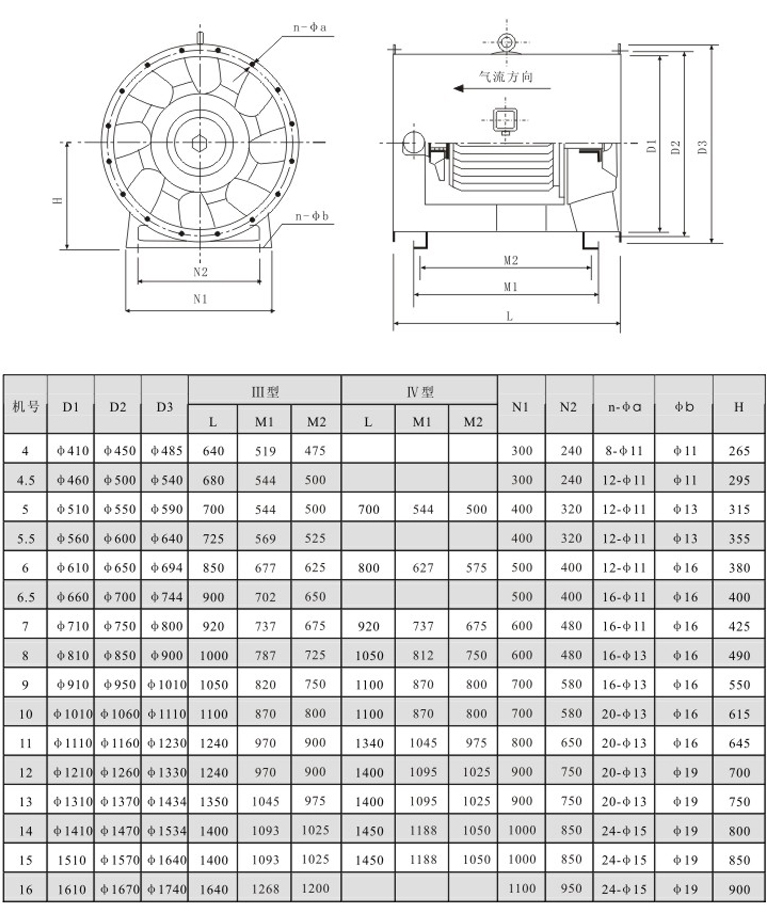

HTF（GYF）-III、IV型消防高温排烟轴流通风机外形及安装尺寸

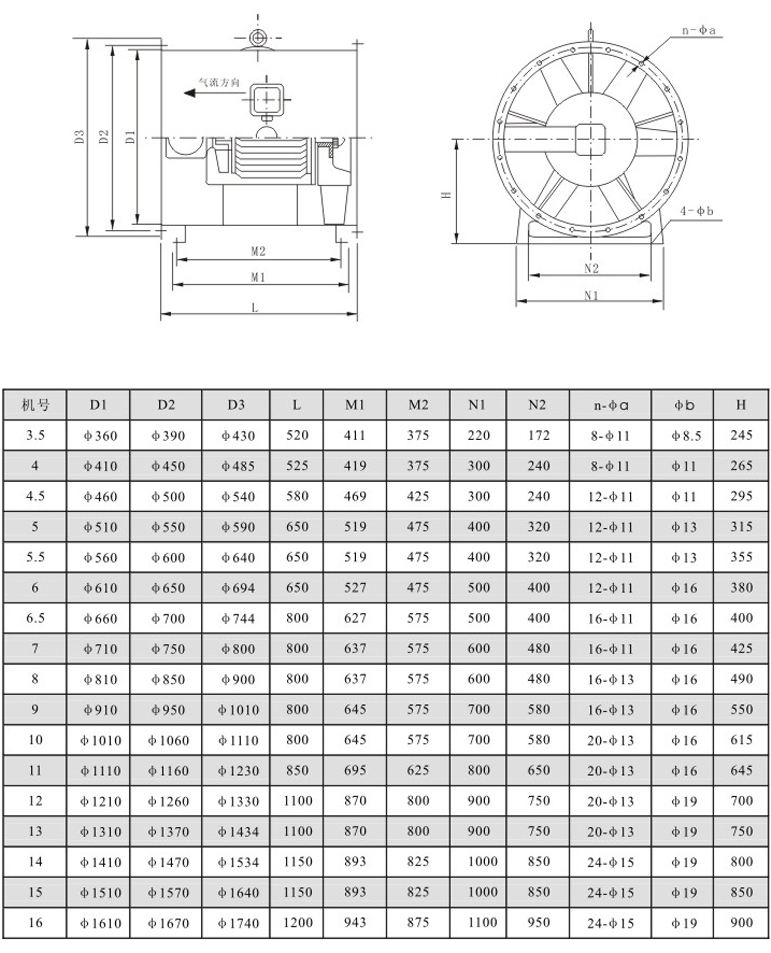

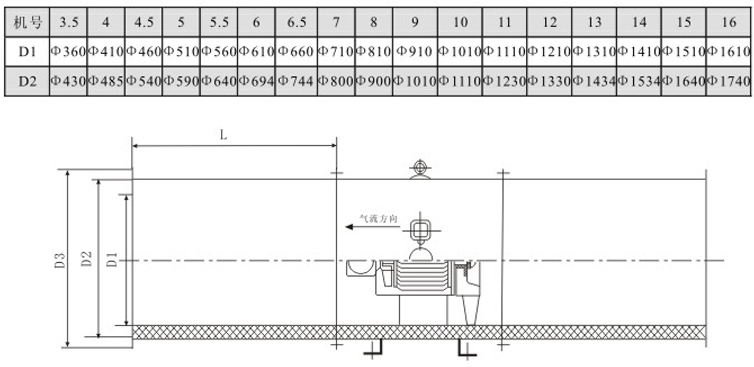

HTF（GYF）-D1消防低速低压高温排烟轴流通风机外形及安装尺寸


HTF（GYF）-D2低速低压消防高温排烟混流式通风机外形及安装尺寸

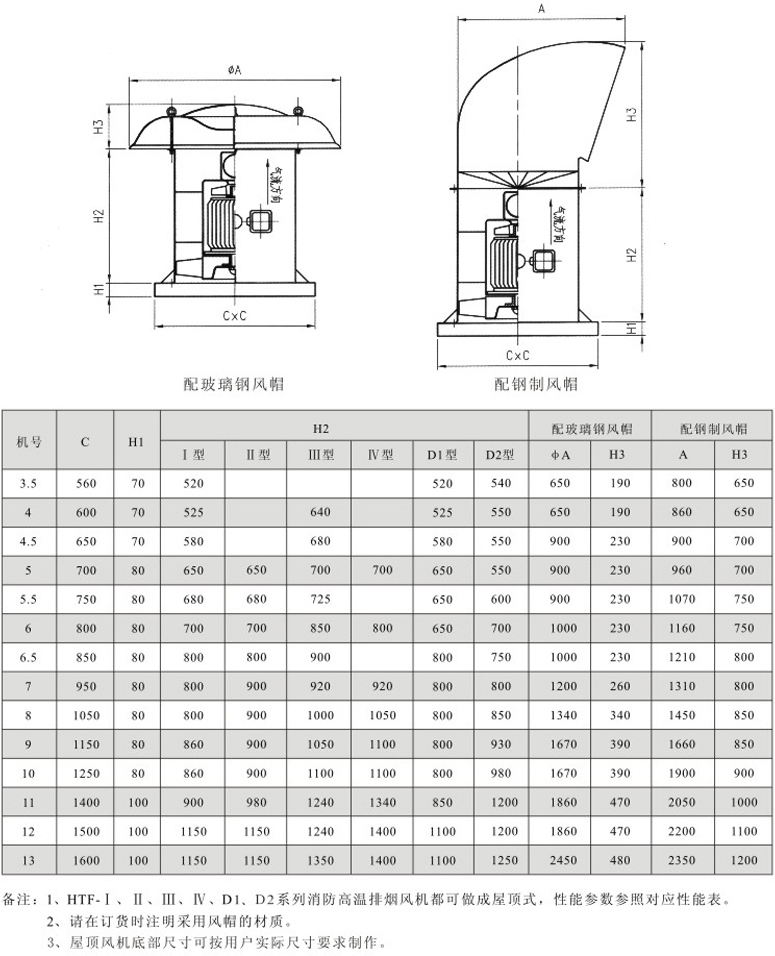

HTF-W屋顶式消防高温排烟混流式通风机外形及安装尺寸

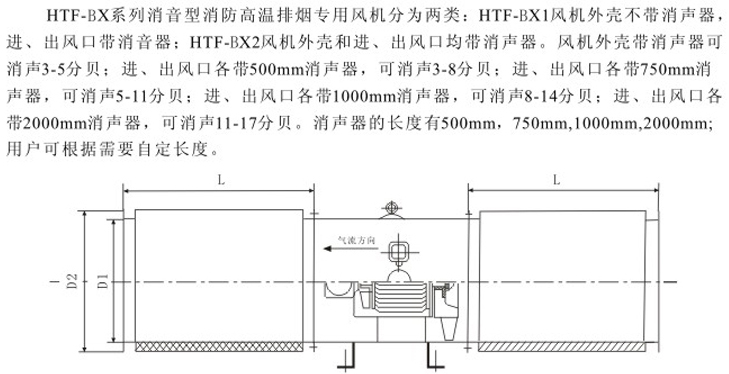

HTF-BX系列消音型消防高温排烟轴流通风机

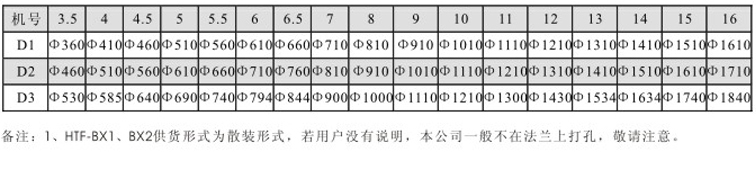

HTF-BX1系列消音型消防高温排烟轴流通风机安装尺寸表


HTF-BX2系列消音型消防高温排烟轴流通风机安装尺寸表
